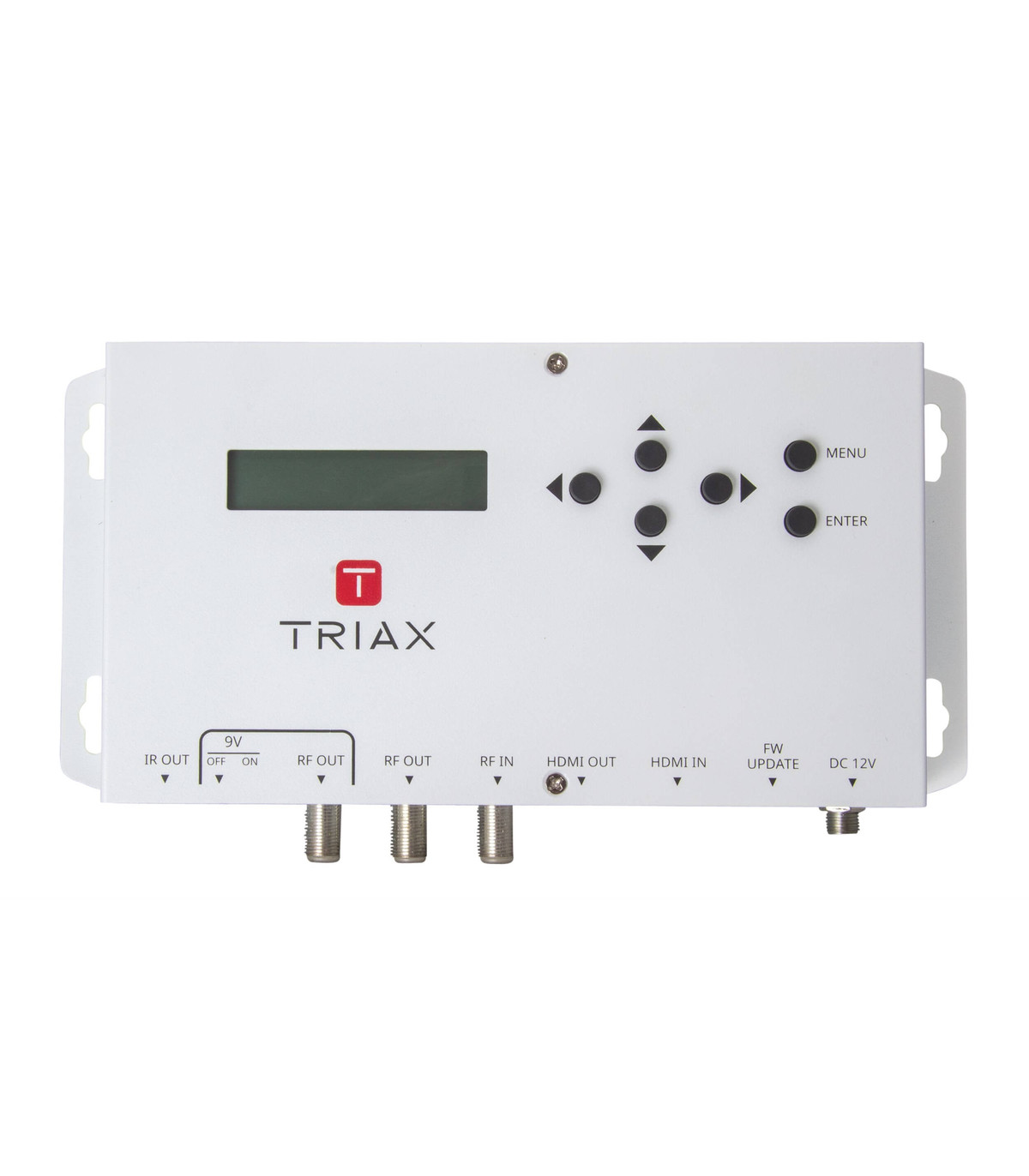

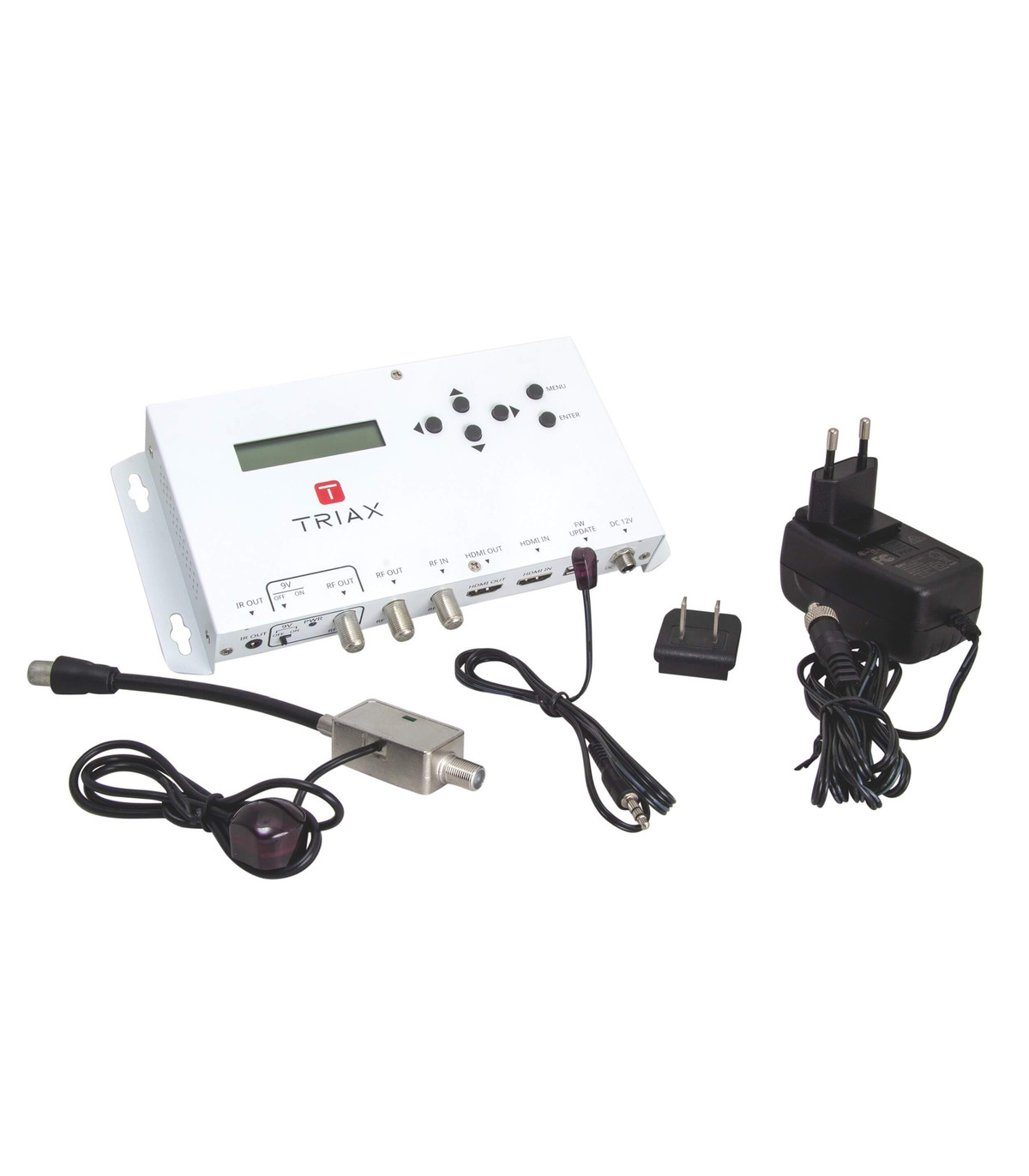

Modulador digital de HDMI a COFDM, Nivel Ajustable, Pantalla LCD, Triax
Modulador de señal para controlar el contenido HD de cada TV utilizando el cable coaxial ya existente de la instalación.
La señal de entrada es modulada como salida COFDM y se puede distribuir a varios televisores a través de una red coaxial privada existente.
Se controla desde el panel LCD.
Modulador digital de señal, entrada HDMI con bucle local y una salida COFDM que se combina con la entrada de RF.
El dispositivo HDMI de entrada puede ser suministrado por reproductores de Blu-ray, decodificadores de satélite, CCTV, etc.
Tiene control de nivel ajustable para equilibrar el canal COFDM con los canales de RF entrantes.
La red coaxial debe estar conectada a la salida de RF, con el 9vdc capaz de pasar a través de la red, para alimentar de forma remota el enlace digital.
Se puede combinar con múltiples moduladores para obtener más canales HD en su red.
Especificaciones técnicas:
|
CARACTERÍSTICAS
|
|
|
Entrada Audio
|
Estéreo, HDMI |
|
Video resolución
|
Hasta 1080p @ 30Hz Pixel |
|
Compresión de audio
|
MPEG-2, AAC |
|
Intervalo de guarda
|
1/4, 1/8, 1/16, 1/32 |
|
Constelación
|
QPSK / 16QAM / 64QAM |
|
Nivel salida
|
<95 dBμV |
|
MÁS
|
<30 dB |
|
RANGO DE FRECUENCIA
|
|
|
Rango Frecuencia
|
177...858 MHz |
|
Ancho de banda
|
6/7/8 MHz |
|
DATOS ELÉCTRICOS
|
|
|
Impedancia
|
75 Ω |
|
OPERACIONAL
|
|
|
DC Tensión de trabajo
|
12 VDC |
|
Fuente de alimentación externa
|
Incluida |
|
Configuraciones de servicio
|
Serv. Nombre: Edite el nombre del servicio Serv. ID: 1-65535 |
|
Configuración de transmisión
|
ID de red original: 1-65535 ID de red: 1-65535 ID de TS: 1-65535 Netw Name: Editar nombre de red |
|
Configuraciones de Parámetros
|
Const: QPSK / 16QAM / 64QAM Velocidad de código: 5/6, 7/8 Intervalo de protección: 1/4, 1/8, 1/16, 1/32 Modo de transmisión: 2K, 8K Ancho de banda: 6,7,8 MHz |
|
CONECTORES
|
|
|
Conector Entrada
|
HDMI hembra (tipo A) |
|
Conector Salida
|
F-hembra |
