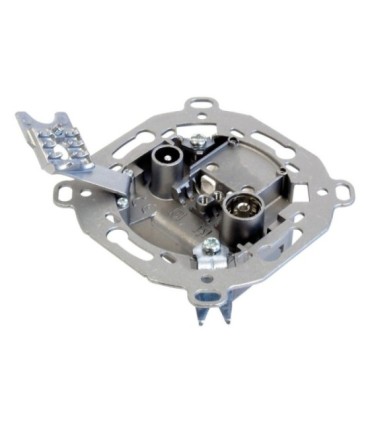

Toma de paso separadora para pared con 2 conectores CEI para TV-FM y satélite, fijación sin tornillos, con garras de sujeción y chasis cerrado con bordes redondeados. Permite el paso de señal, ideal para realizar una instalación en serie de varias tomas. Además, por sus pérdidas de paso es adecuada para ser instalada en la planta 2 aprox.
CARACTERÍSTICAS PRINCIPALES
Apantallamiento elevado y gran aislamiento entre salidas.
Toma de gran resistencia fabricada en Zamak.
Compatible con cables coaxiales de 5-7 mm de diámetro de cubierta.
Paso de corriente (DC) desde el conector SAT hacia la entrada, y bidireccional entre la entrada y la salida de paso.
OTRAS CARACTERÍSTICAS

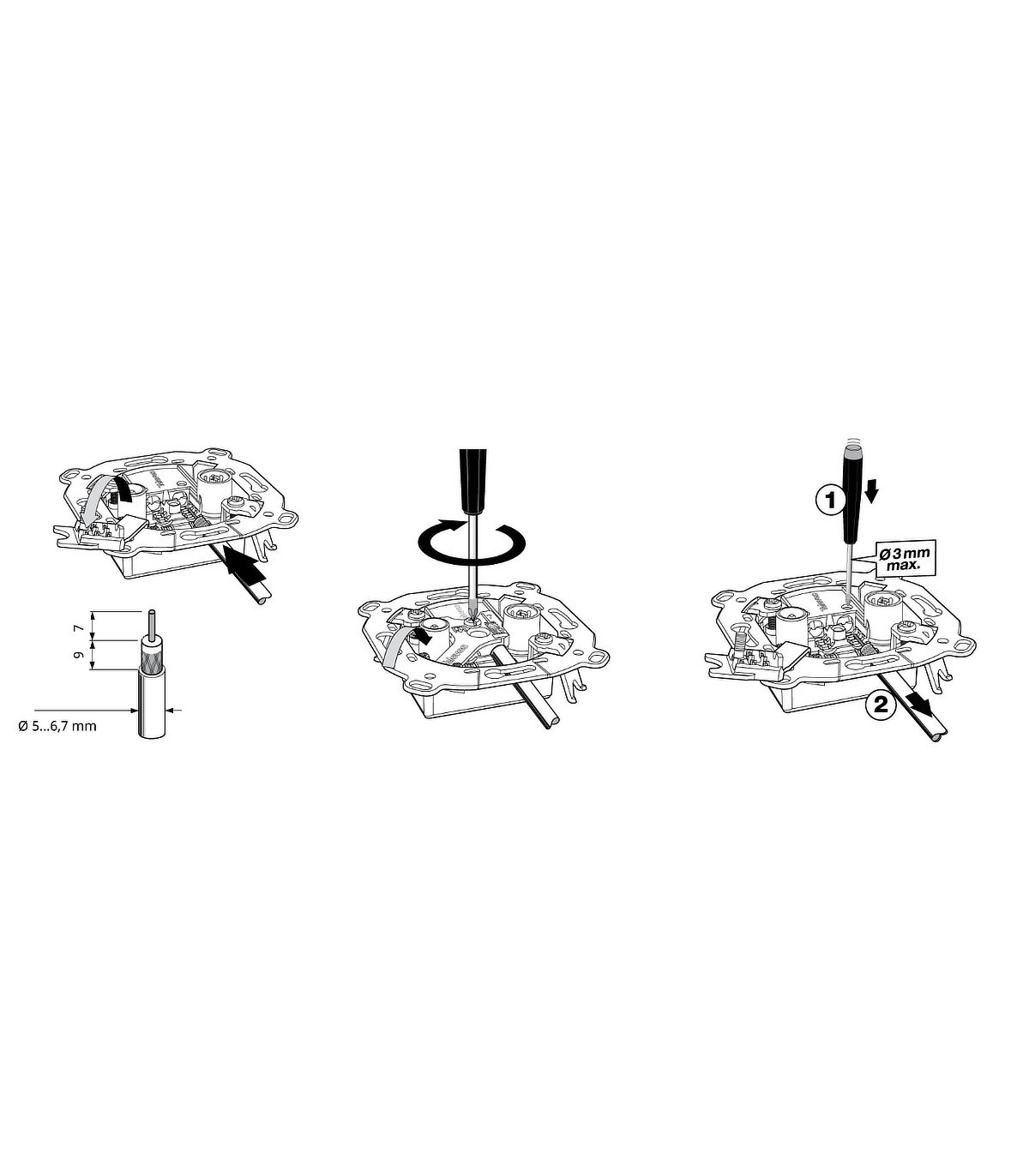

El vivo de conecta por simple empuje, no hay que apretar ningún tornillo, pero con una fuerza de sujeción equivalente.
Soporta diámetros del vivo entre 0.65 a 1.2mm y diámetros exteriores del cable de 5 a 6.9mm.
Guía cónica, tipo conector "F" para introducir de forma fácil el vivo.
Margen amplio en la longitud del vivo (5 a 15mm) que dificulta los cortos entre vivo y malla.
Abrazadera basculante y autoestable de abertura total.
La abrazadera consta de 3 filas dentadas en 9mm para una perfecta sujeción de la malla.
Perforación del circuito impreso para compatibilizar el tornillo de fijación de los embellecedores.
Bordes redondeados para evitar cortes.
Apantallamientos Clase A.
ESPECIFICACIONES GENERALES
Tipo: Toma de paso o intermedia.
Número de conectores: 2 conexiones. TV Terrestre/FM Radio y TV Satélite.
Método de anclaje: Garras de sujeción. Sin tornillos.
Salida de paso de señal: Sí.
Paso de corriente (DC): SAT à Entrada / Bidireccional Salida – Entrada.
Corriente (máx.): 350 mA.
CONEXIÓN DE TV-FM (MATV)
Conector: CEI Macho.
Margen de frecuencia: 5-862 MHz.
Rechazo entre salidas: >25 dB.
Pérdidas de paso: 3.5 dB.
Atenuación (Conector TV/FM): 8.5 dB.
CONEXIÓN DE SATÉLITE (FI)
Conector: CEI Hembra.
Margen de frecuencia: 950-2400 MHz.
Rechazo entre salidas: >20 dB.
Pérdidas de paso: 5 dB.
Atenuación (Conector SAT): 10 dB.
