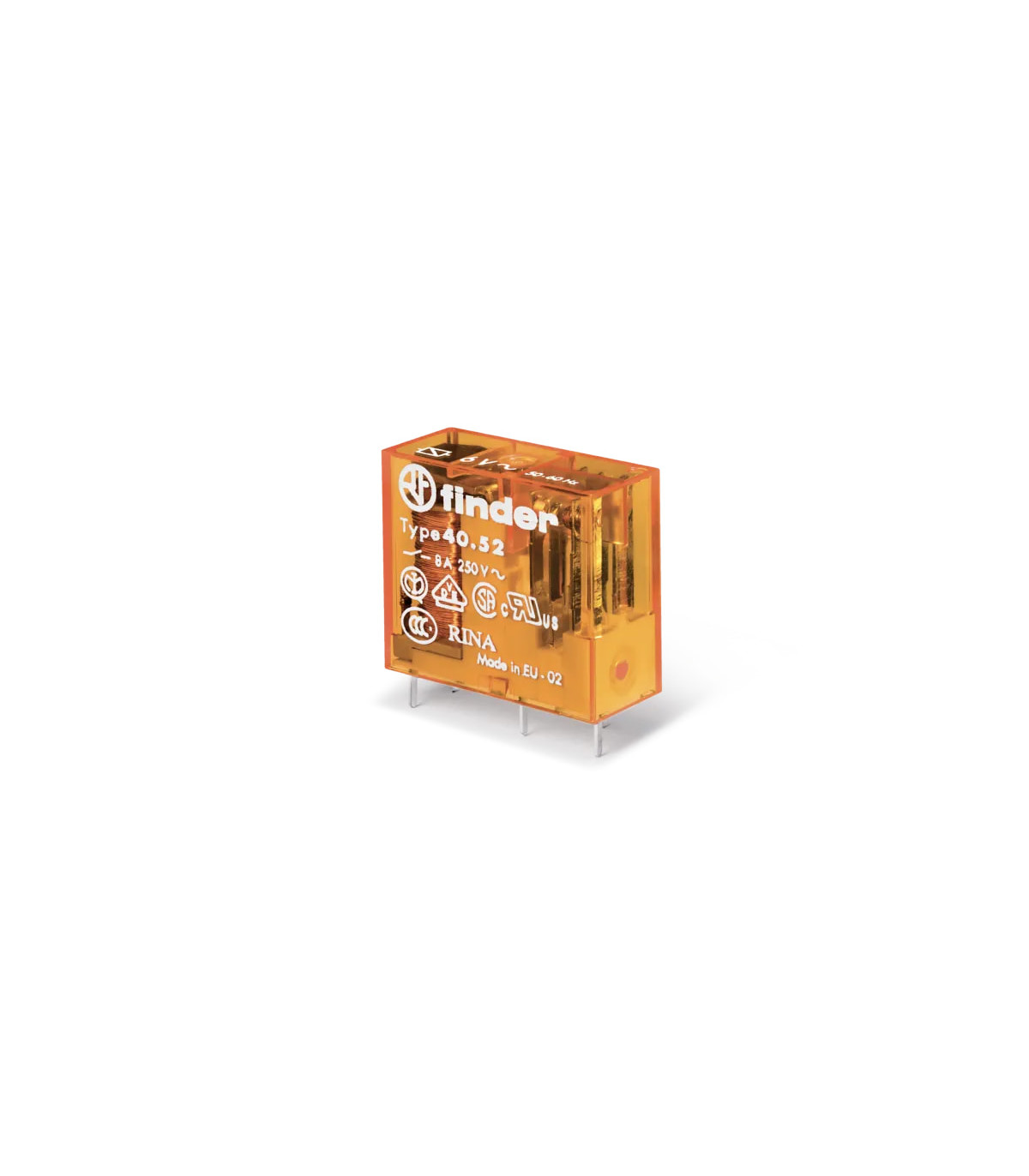

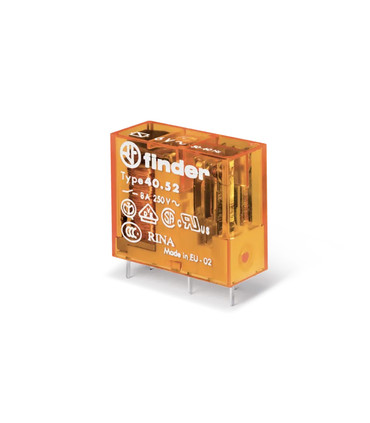

Mini Relé 4052, 24V CA, 8A, 2 Contactos Conmutados, Reticulado 5mm, Circuitos Impresos y Zócalos S95, Categoría RT II, Finder
Relé 40.52 de 2 contactos conmutados y reticulado 5.0 mm.
Voltaje de alimentación de la bobina a 24 V Corriente Alterna (CA).
Corriente nominal de 8 A.
Montaje en circuitos impresos o enchufable en zócalos serie 95.
Mini relé tipo 4052 de 24 V CA (corriente alterna) de 2 contactos conmutados de 8 A con un largo de 5.3 mm para montaje en zócalos de la serie 95, para placa de circuito impreso o para montaje en carril de 35 mm (EN 60715) con bornes Push-in, de conexión rápida o de jaula. Categoría de protección RT II – a prueba de flux (estándar). Aislamiento de 8 mm, 6 kV (1.2 / 50 µs) entre bobina y contactos. Cumplimiento de la prueba de alambre incandescente según EN 60335-1. Compatible con módulos de señalización y protección CEM de la serie 99 y módulos temporizadores tipo 86.30.
Características de los contactos
Configuración de contactos: 2 contactos conmutados.
Corriente nominal / Máx. corriente instantánea: 8/15 A.
Tensión nominal / Máx. tensión de conmutación: 250/400 V (CA).
Carga nominal en CA1: 2000 VA.
Carga nominal en CA15 (230 V CA): 400 VA
Motor monofásico (230 V CA): 0.3 kW.
Capacidad de ruptura en CC1 (30/110/220 V): 8/0.3/0.12 A.
Carga mínima conmutable: 300 mW (5/5) V/mA.
Material estándar de los contactos: AgNi.
Características de la bobina
Tensión nominal de alimentación (UN) V CA: 6 – 12 – 24 – 48 – 60 – 110 – 120 – 230 – 240 V CA (50/60 Hz).
Tensión nominal de alimentación (UN) V CC: 5 – 6 – 7 – 9 – 12 – 14 – 18 – 21 – 24 – 28 – 36 – 48 – 60 – 90 – 110 – 125 V CC.
Potencia nominal CA/CC/CC sensible: 1.2/0.65/0.5 VA (50 Hz)/W/W.
Campo de funcionamiento CA: (0.8…1.1) UN
Campo de funcionamiento CC/CC Sensible: (0.73…1.5) UN / (0.73…1.5) UN.
Tensión de mantenimiento CA/CC: 0.8/0.4 UN.
Tensión de desconexión CA/CC: 0.2/0.1 UN.
Características generales
Vida útil mecánica: 10 * 106 ciclos.
Vida útil eléctrica con carga nominal en CA1: 100 * 103 ciclos.
Tiempo de respuesta On/Off: 7/3 ms (12/4 ms sensible).
Aislamiento entre bobina y contactos (1.2/50 µs): 6 kV (8mm).
Rigidez entre contactos abiertos: 1000 V CA.
Temperatura ambiente: -40ºC – +85ºC.
Categoría de protección: RT II.
Aislamiento según EN 61810-10
Tensión nominal de alimentación: 230/400 V CA.
Tensión nominal de aislamiento: 250/400 V CA.
Grado de contaminación (250/400 V CA): 3/2.
Aislamiento entre bobina y contactos
Tipo de aislamiento: Reforzado (8mm).
Categoría de sobretensión: III.
Tensión soportada a los impulsos: 6 kV (1.2/50 µs).
Rigidez eléctrica: 4000 V CA.
Aislamiento entre contactos adyacentes
Tipo de aislamiento: Principal.
Categoría de sobretensión: II.
Tensión soportada a los impulsos (1.2/50 µs): 2.5 kV.
Rigidez eléctrica: 2000 V CA.
Aislamiento entre contactos abiertos
Tipo de aislamiento: Microdesconexión.
Rigidez eléctrica (1.2/50 μs): 1000/1.5 VCA/kV.
Aislamiento entre terminales de bobina
Tensión soportada a los impulsos (surge) modo diferencial (según EN 6000-4-5): 2 kV (1.2/50 µs).
Otros datos
Tiempo de rebotes (NA/NC): 2/5 ms.
Resistencia a la vibración (10…50) Hz (NA/NC): 15/4 g (2 contactos conmutados).
Resistencia al choque (NA/NC): 20/12 g (2 contactos conmutados).
Potencia disipada al ambiente (en vacío): 0.65 W.
Potencia disipada al ambiente (con carga nominal): 2 (40.61/52/62) W.
Distancia de montaje entre relés en un circuito impreso: > 5 mm.
