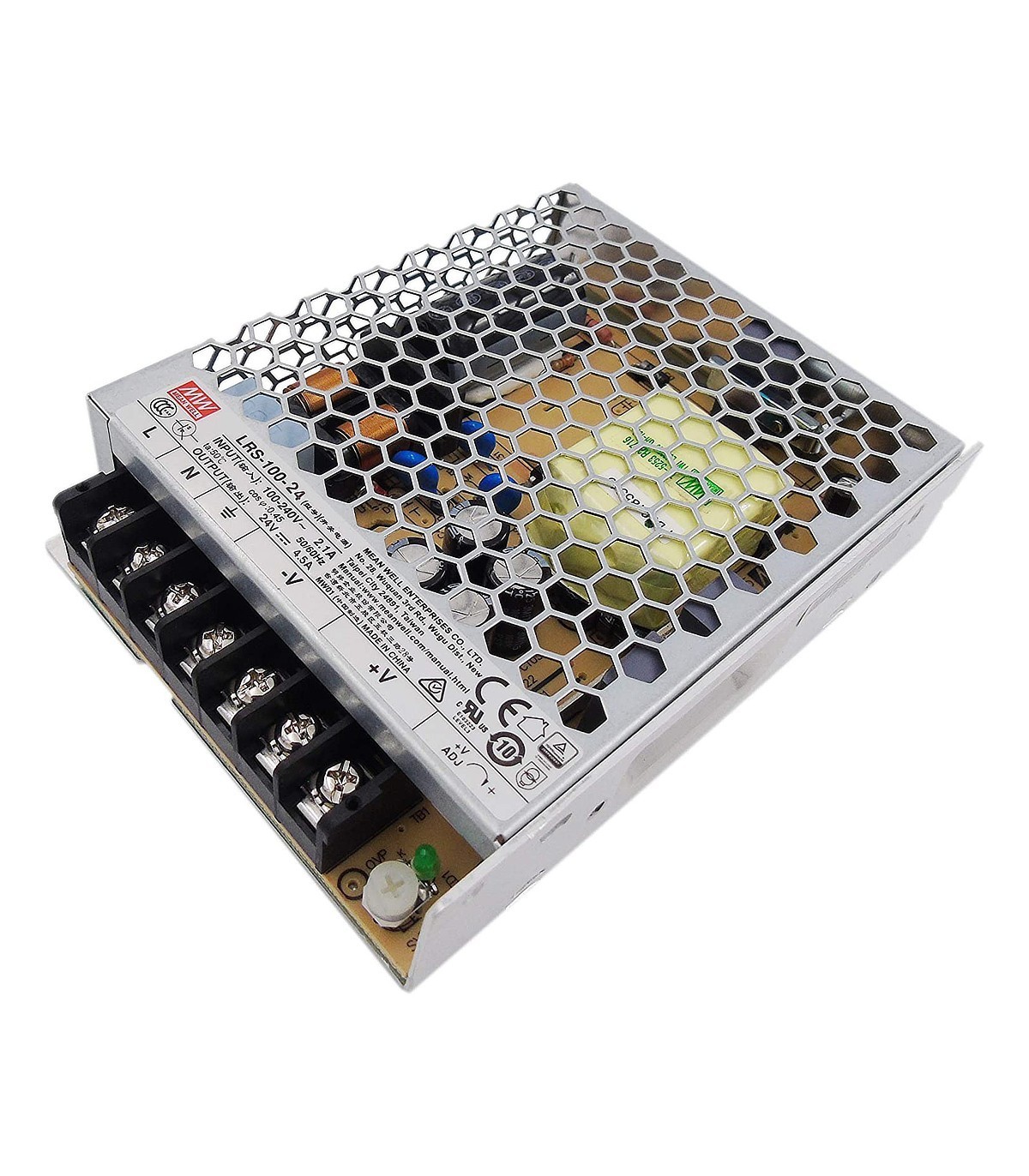

Fuente de alimentación conmutada de bajo perfil y con voltaje de 24V ajustable por potenciómetro, ofrece un rango de intensidad de 0-4.5A según demande la carga y una potencia de 108W. Se puede montar en placa, pared o también en carril din si dispones del accesorio KDIN.
Esta fuente pertenece a la serie LRS de Mean Well, son fuentes de alimentación en caja rejilla de tamaño compacto (perfil 1U) para aplicaciones de tipo industrial, automoción, equipamientos mecánicos y aparatos electrodomésticos. Pueden funcionar en alturas superiores a 5000 metros (consulte la curva de deriva de temperatura). Cumple con la EN55032 Clase B sin necesidad de componentes adicionales, aunque siempre se debe verificar el diseño final de la placa. Así mismismo, también cumple con la normativa de seguridad para uso residencial 62368-1, para muchas aplicaciones como máquinas de café, electrodomésticos, etc.
ENTRADA
Rango de Voltaje de entrada: 85-264 VAC / 120-373 VDC (Resiste una sobretensión de 300 VAC durante 5 segundos. Sin daños).
Tipo de entrada AC: Monofásica.
Rango de frecuencia: 47–63 Hz.
Corriente de entrada:<1.9 A – 115 VAC / 1.2 A – 230 VAC.
Fuga de corriente: < 0.75 mA – 240 VAC.
Eficiencia típica:<90%.
Conexión de entrada: Tipo tornillo.
SALIDA
Voltaje de salida: 24 VDC. (Ajustable por potenciómetro).
Rango de ajuste del voltaje:<21.6~28.8 VDC.
Corriente de salida: 4.5 A.
Rango de corriente: 0–4.5 A según demande la carga.
Potencia de salida: 108 W.
Ruido y rizado: 150 mVp-p.
Aislamiento entrada/salida: 4000 V.
Consumo sin carga:<<0.3 W.
Conexión de salida: Tipo tornillo.
PROTECCIONES
Sobrecarga: Modo hipo, se recupera automáticamente después de que se elimina la condición de falla. (Rango de potencia de salida nominal 110~150%).
Sobretensión:
OTROS
Vibración: 10~500 Hz, 5G 10 min / 1 ciclo, período de 60min. cada uno a lo largo de los ejes X, Y, Z.
MTBF:<720.6 K hrs min. MIL-HDBK-217F (25ºC).
Formato de la fuente: Caja rejilla.
Temperatura de trabajo: -30ºC…+70ºC.
Humedad de trabajo: 20…95% RH sin condensación.
Dimensiones (An x Al x L): 97 x 30 x 129 mm.
SEGURIDAD
Estándares de Seguridad: UL 62368-1, TUV EN62368-1, EN60335-1, EN61558-1/-2-16, CCC GB4943.1, BSMI CNS14336-1, EAC TP TC 004, AS/NZS62368.1 (CB), KC K60950-1, BIS IS13252 (Part1): 2010/IEC 60950-1: 2005.
Tensión soportada: I/P-O/P: 4 KVAC – I/P-FG: 2 KVAC – O/P-FG: 1.25 KVAC.
Resistencia al aislamiento: I/P-O/P, I/P-FG, O/P-FG: 100M Ohm / 500 VDC / 25ºC / 70% RH.
Emisiones EMC: Cumplimiento de EN55032 (CISPR32) Clase B, EN55014, EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020, KC KN32, KN35.
Inmunidad EMC: Cumplimiento de EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2), heavy industry level, criteria A, EAC TP TC 020, KC KN32, KN35.
Categoría de sobretensión: III; Cumplimiento de EN61558, EN50178, EN60664-1, EN62477-1; altitud hasta 2000 metros.
Homologaciones:
