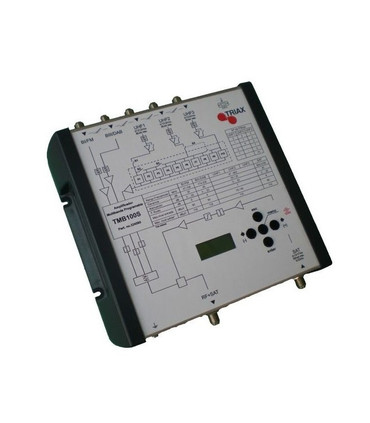

Central Programable de 6 entradas y 1 salida (3xUHF-FI-DAB-FM), 12-24V, 55-40dB, Filtro 4G, RS232, Triax
Central de Amplificación programable de 6 entradas en total, 5 entradas para terrestre y 1 entrada para satélite (3xUHF, 1xFI, 1xDAB/BIII y 1xFM/BI).
Ganancia conmutable de 55 / 35 dB en las entradas de UHF y de 40 dB para la entrada de satélite.
Permite hasta 10 filtros selectivos UHF.
Alimentación a 12 o 24 V.
Central de Amplificación Programable de 6 entradas (3xUHF, FI, DAB, FM) para terrestre y satélite. El control de ganancia automático proporciona un nivel de salida para UHF y VHF constante y condiciones de operación estables. Ganancia UHF conmutable de 55/35dB, ganancia FI (sat) de 40dB, ganancia DAB/BIII de 45dB y ganancia FM de 30dB. Permite 10 filtros selectivos UHF que se ajustan la anchura de banda de 1 a 7 canales (8-56 MHz). Alimentación a preamplificadores 12 - 24 V / 80mA. Exportación o importación de todos los ajustes del dispositivo gracias a la interfaz RS 232.
Especificaciones técnicas:
|
CARACTERÍSTICAS
|
|
|
Nivel entrada - BIII/DAB
|
< 80 dBµV |
|
Nivel entrada - FM
|
< 90 dBµV |
|
Nivel entrada - UHF
|
< 95 dBµV |
|
Nivel salida @ 60dB IMD - UHF
|
115 dBµV |
|
Nivel de salida BIII/DAB - 170-230 MHz
|
120 dBµV |
|
Tipo
|
Amplificadores - multibanda |
|
RANGO DE FRECUENCIA
|
|
|
Filter Bandwidth UHF
|
8...56 (1...7ch) MHz |
|
Filter Bandwidth VHF
|
7 (1ch) MHz |
|
Selectividad filtro @ 16 MHz
|
16 dB |
|
Rango Frecuencia BI/FM
|
47...108 MHz |
|
Rango Frecuencia BIII/DAB
|
174...240 MHz |
|
Rango Frecuencia SAT
|
950...2150 MHz |
|
Rango Frecuencia UHF
|
470...862 (LTE on: 790) MHz |
|
Número de filtros de canales
|
10 |
|
GANANCIA
|
|
|
Ganancia FM (47 - 108 MHz)
|
32 dB |
|
Ganancia DAB (170 - 230 MHz)
|
48 dB |
|
Ganancia - Satálite 1 [950-2150 MHz]
|
40 dB |
|
Ganancia UHF
|
55 dB |
|
Figura ruido BI/FM
|
9 dB |
|
Figura ruido SAT
|
7.0 dB |
|
Figura ruido UHF
|
7 dB |
|
Figura ruido VHF
|
5 dB |
|
PÉRDIDA
|
|
|
Atenuación
|
0...20 dB |
|
PÉRDIDA DE RETORNO
|
|
|
Pérdidas de retorno
|
>8 dB |
|
DATOS ELÉCTRICOS
|
|
|
Impedancia
|
75 Ω |
|
OPERACIONAL
|
|
|
Eficiencia de blindaje
|
EN50083-2 (Class A) |
|
AC Tensión de trabajo
|
100...240 VAC |
|
Consumo de potencia (típica)
|
12...18 W |
|
Alimentación remota
|
12...24 / 80 V/mA |
|
Temperature Operating
|
-5...40 °C |
|
CONECTORES
|
|
|
Tipo de Conector Entrada / Salida
|
F-hembra |
|
Número de Entrada / salidas
|
6 / 1 |
