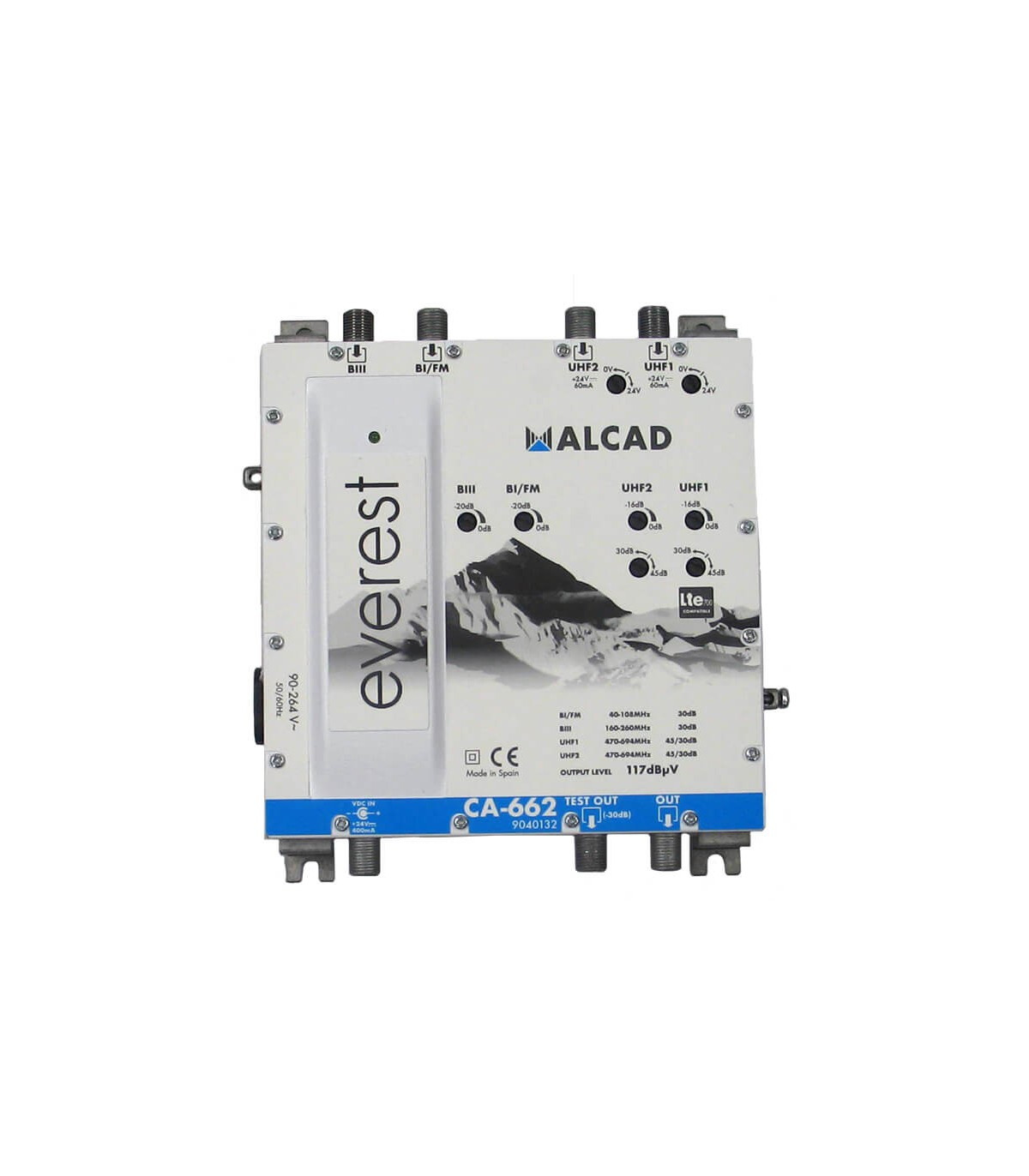

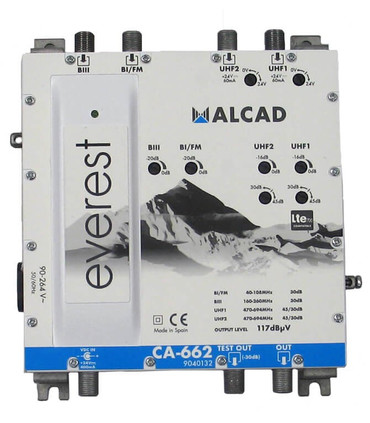

Central de Banda Ancha de 4 entradas y 1 salida (2xUHF-DAB-FM), 24V, 45/30dB, Filtro 5G, IP20, Conectores F, Alcad Everest
Central de Amplificación de banda ancha de 4 entradas UHF1+UHF2 45/30dB y DAB+FM 32dB y 1 salida + 1 salida test.
Ganancia conmutable de 45/30 dB ajustables en 16dB para las entradas de UHF.
Filtro LTE700 para el 2º Dividendo Digital (5G).
Alimentación a 24V.
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Central de Amplificación Multibanda de Banda Ancha para cabecera, con 4 entradas (2xUHF, DAB y FM). Ganancia conmutable de 30/45dB. Incorpora filtro LTE700. Necesita alimentación a 24V.
Punto de prueba de salida para ajustar la instalación sin tener que desconectar la señal de TV.
Ajuste mediante interruptores y reguladores que controlan la ganancia en cada entrada.
Fuente de alimentación externa opcional para energía redundante. La unidad de fuente de alimentación incorporada puede alimentar a un preamplificador por medio de un interruptor.
Conectores de entrada y salida en los lados opuestos para facilitar la instalación. Conectores de tipo F.
Fabricado en Zamak y placa de acero galvanizado para proporcionar el máximo blindaje.
Especificaciones técnicas:
|
BANDAS
|
|||
|
UHF1
|
UHF2
|
DAB/BIII
|
FM/BI
|
|
Margen de frecuencias
|
|||
|
470-694 MHz |
160-260 MHz |
47-108 MHz |
|
|
Filtro
|
|||
|
LTE700 |
|||
|
Ganancia
|
|||
|
45/30 ±1.0 conmutable |
32 ±1.0 |
32 ±1.0 |
|
|
Margen de regulación de ganancia
|
|||
|
16 dB |
20 dB |
||
|
Nivel de salida
|
|||
|
117 dBμV (DIN 45004B) |
|||
|
114 dBμV (IMD2 -60dB) |
|||
|
107 dBμV (IMD3 -60dB) |
|||
|
Figura de ruido
|
|||
|
9 dB ±1.0 dB |
7 dB ±1.0 dB |
8 dB ±1.0 dB |
|
|
Tensión de salida
|
|||
|
24 VDC / 60mA |
- |
||
|
Tensión de red
|
|||
|
99 -264 VAC / 8.8 W |
|||
|
Tensión externa
|
|||
|
24 VDC / 300 mA |
|||
|
Temperatura de funcionamiento
|
|||
|
10 ... +65 |
|||
|
Índice de protección
|
|||
|
IP20 |
|||
