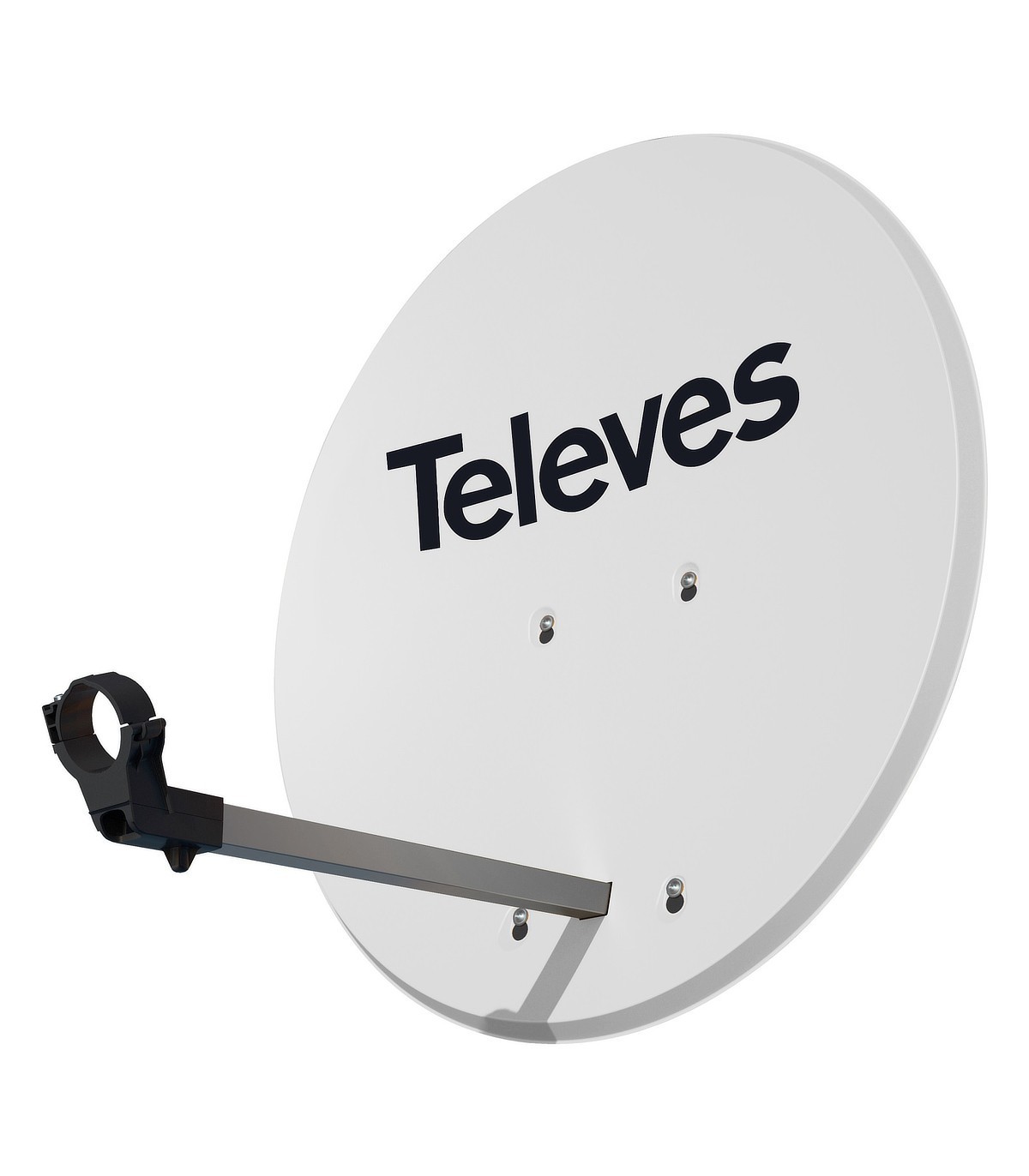

Antena parabólica offset de 63x57cm, para recibir señales de TV por satélite. Es compatible con mástiles de 20-60mm de diámetro y ofrece una fijación robusta con la mordaza y con dos abrazaderas en “U”. También presenta un buen rendimiento contra la corrosión gracias a su reflector de aluminio y a la tornillería de acero inoxidable. La antena cuenta con un peso reducido, una estructura resistente y un diseño optimizado para facilitar el montaje. Su ángulo de elevación puede ser ajustado de 0 a 90º, y se integra una llave hexagonal en el propio soporte del LNB con la que ajustar todas las tuercas, el LNB queda fijo en su soporte incluso sin tornillos. El soporte y abrazadera flexible del LNB están fabricados con un polímero especial reforzado con fibra de vidrio y el brazo, fabricado en aluminio, permite tener los cables ocultos y protegidos en su interior.
ESPECIFICACIONES
Margen de frecuencia: 10.7…12.75 GHz
Ganancia (11.7 GHz): 35.5 dBi.
Ángulo offset: 26.2º.
Ángulo de elevación: 0…90º.
Dimensiones del plato (AlxAn): 637 x 575 mm.
Material del plato: Aluminio.
Carga al viento (@130Km/h): 278.4 N.
Carga al viento (@150Km/h): 382.8 N.
Diámetro del mástil: 20…60 mm.

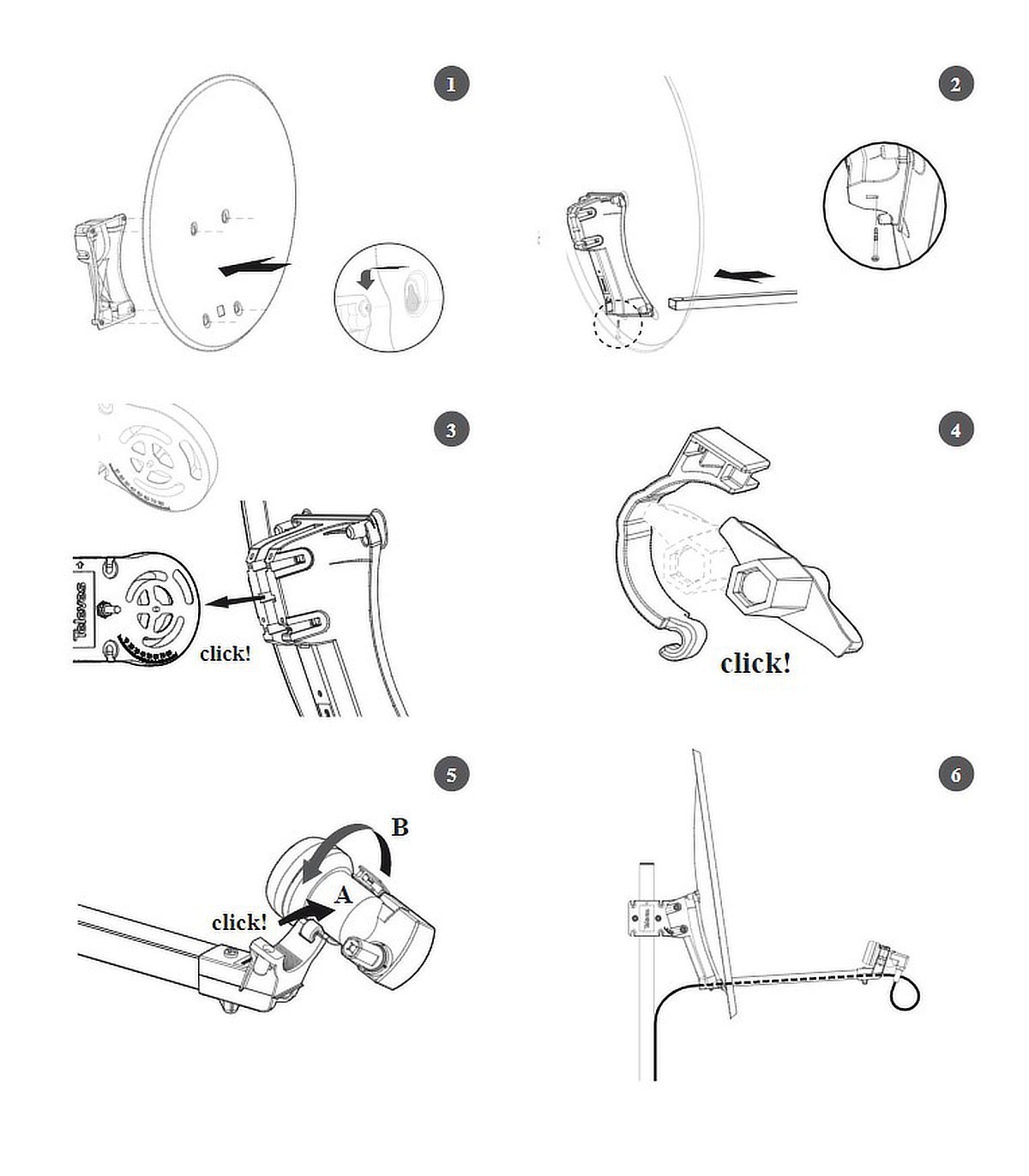

DETALLES DE MONTAJE (véase imagen 3)
1. Tornillos premontados en el soporte y protegidos de la oxidación. El disco se ancla cómodamente gracias a la forma de los agujeros.
2. Montar el brazo es un proceso rápido y requiere un sólo tornillo.
3. El soporte del reflector se ensambla fácilmente en el mecanismo de elevación. El ángulo de elevación es regulable de 0 a 90º.
4. Llave hexagonal (tipo dado) integrada. Simplemente rompa el plástico y apriete las tuercas.
5. En LNB encaja en el soporte y se mantiene fijo durante la instalación.
6. El tendido de cable coaxial queda escondido a través del brazo de aluminio.
