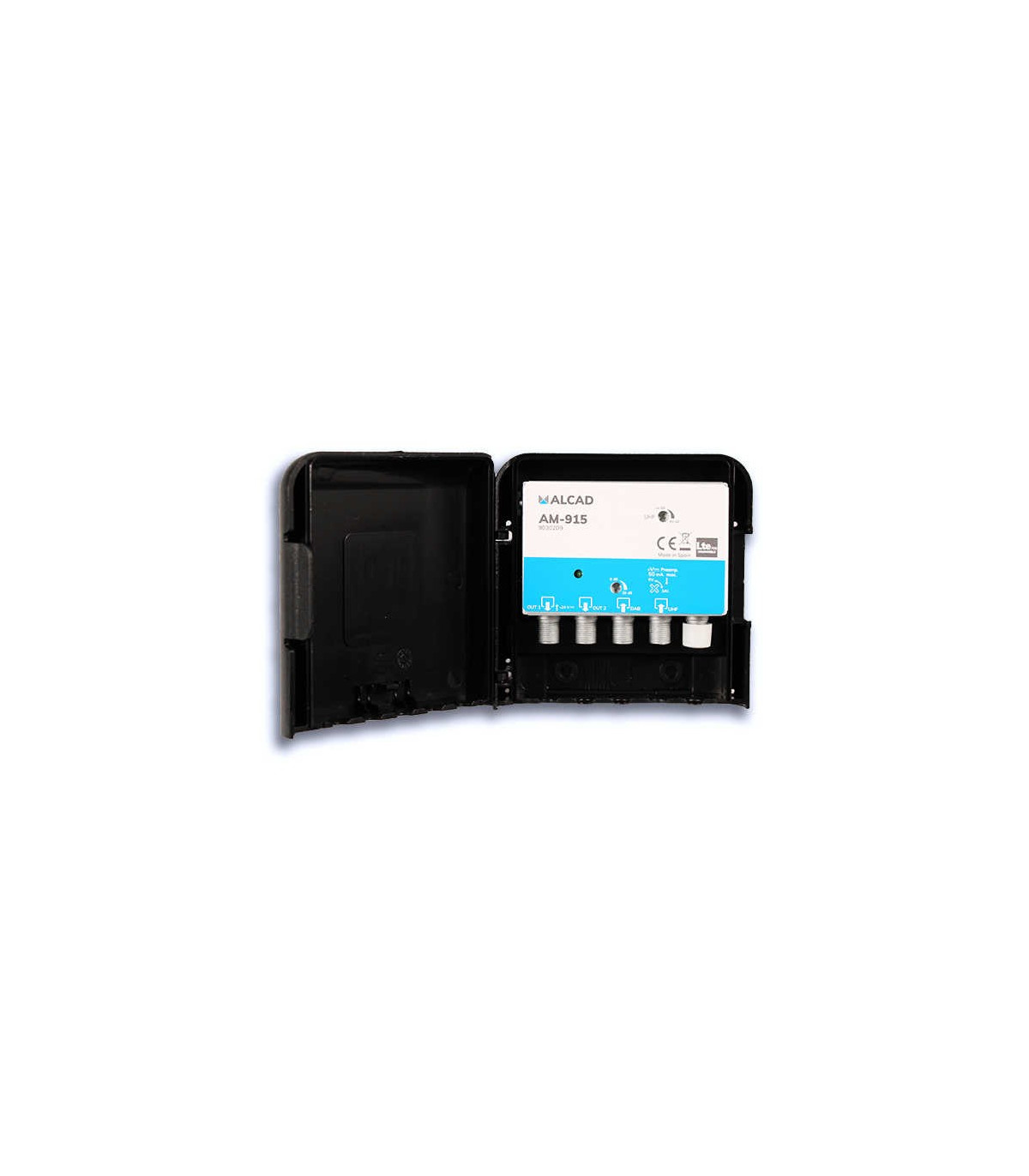

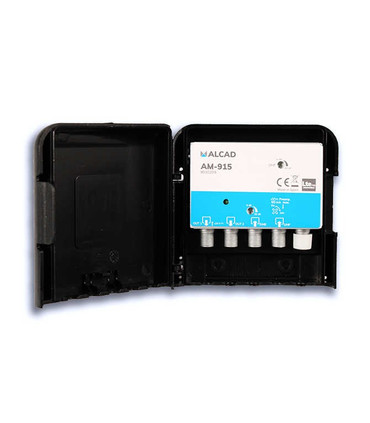

Amplificador Mástil de 2 entradas y 2 salidas (UHF-DAB), 24V, 40dB, Filtro 5G, IP53, Alcad
Amplificador para mástil de 2 entradas y 2 entrada de terrestre (UHF, DAB).
Ganancia de 40 dB para la entrada de UHF con un margen de 16 dB.
Alimentación necesaria a 24 V. Permite el paso de corriente conmutable.
Preparado para el 2º Dividendo Digital, con filtro 5G LTE700.
Amplificador de exterior (IP53) para mástil, de 2 entradas y 2 salidas (UHF, DAB), la entrada UHF se amplifica hasta 40dB y la VHF hasta 28dB. Incorpora Filtro LTE700 para el segundo dividendo digital (5G). Se alimenta mediante una fuente de alimentación a 24V y permite mediante conmutador el paso de corriente. Conectores de tipo F de roscar o comprimir para un mayor aislamiento entre entradas y salida.
Posibilidad de instalación en mástil mediante brida de poliamida e instalación en pared. De fácil apertura y cierre, permite que el chasis bascule para facilitar la manipulación.
Chasis blindado en Zamak, encapsulado en una caja de plástico para intemperie. Resistente al sol y al agua (IP53).
Especificaciones técnicas:
|
Bandas
|
|
|
UHF
|
DAB
|
|
Margen de frecuencias
|
|
|
470…694 MHz |
160…260 MHz |
|
Ganancia
|
|
|
40 dB |
28 dB |
|
Margen de regulación de ganancia
|
|
|
16 dB |
20 dB |
|
Nivel de salida
|
|
|
2x 108 dBμV (DIN 45004B) |
|
|
2x 105 dBμV EN 50083-5 (IMD3 -66dB) |
|
|
2x 93 dBμV EN 50083-5 (IMD2 -60dB) |
|
|
Figura de ruido
|
|
|
3.5 dB ±1 |
5 dB ±1 |
|
Alimentación
|
|
|
24 V / 50 mA |
|
|
Corriente máx. entradas
|
|
|
24 V / 50 mA |
- |
|
Índice de protección
|
|
|
IP53 |
|
|
Margen de temperatura de funcionamiento
|
|
|
-20ºC ... +65ºC |
|
